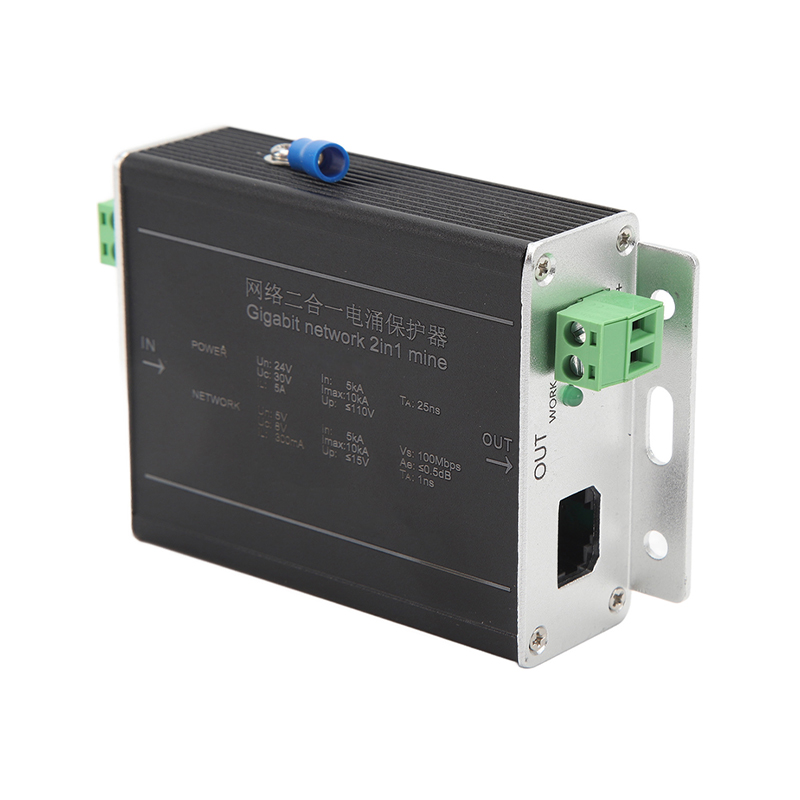

LTFL-R24网络二合一电涌保护器
- 联系我们
- 电话：158 6805 4812
- 手机：137 3202 6272
- 邮箱：1450753032@qq.com
- 网址：http://www.chltdq.com
产品描述
概述
电源网络二合一监控专用防雷器系列产品是为数字网络摄像机定制的款防雷产品，保护摄像机电源、网络等线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点，具有良好的防雷效果。
技术参数
|
型号 指标 |
百兆系列 |
LTFL-12 |
LTFL-24 |
LTFL-220 |
|
千兆系列 |
LTFL-S12 |
LTFL-S24 |
LTFL-S220 |
|
|
网络部分 |
||||
|
工作电压Uc |
5V |
|||
|
标称放电电流In |
3kA（8/20μs） |
|||
|
最大通流容量Imax |
5kA（8/20μs） |
|||
|
保护水平Up |
20V（10/700μs） |
|||
|
传输速率Vs |
百兆系列 |
100Mbps |
||
|
千兆系列 |
1000Mbps |
|||
|
响应时间Ta |
1ns |
|||
|
插入损耗Ae |
0.5dB |
|||
|
接头形式 |
RJ45 |
|||
|
电源部分 |
||||
|
工作电压（Un） |
12VDC |
24VAC |
220VAC |
|
|
标称放电电流（In） |
5kA（8/20μs） |
|||
|
最大通流容量（Imax） |
10kA（8/20μs） |
|||
|
保护水平（In时，8/20μs）Up |
40V |
100V |
900V |
|
|
接头形式 |
压接式 |
|||
|
外形尺寸（不含接地线） |
103*57*28mm |
|||
|
保护等级 |
IP20 |
|||

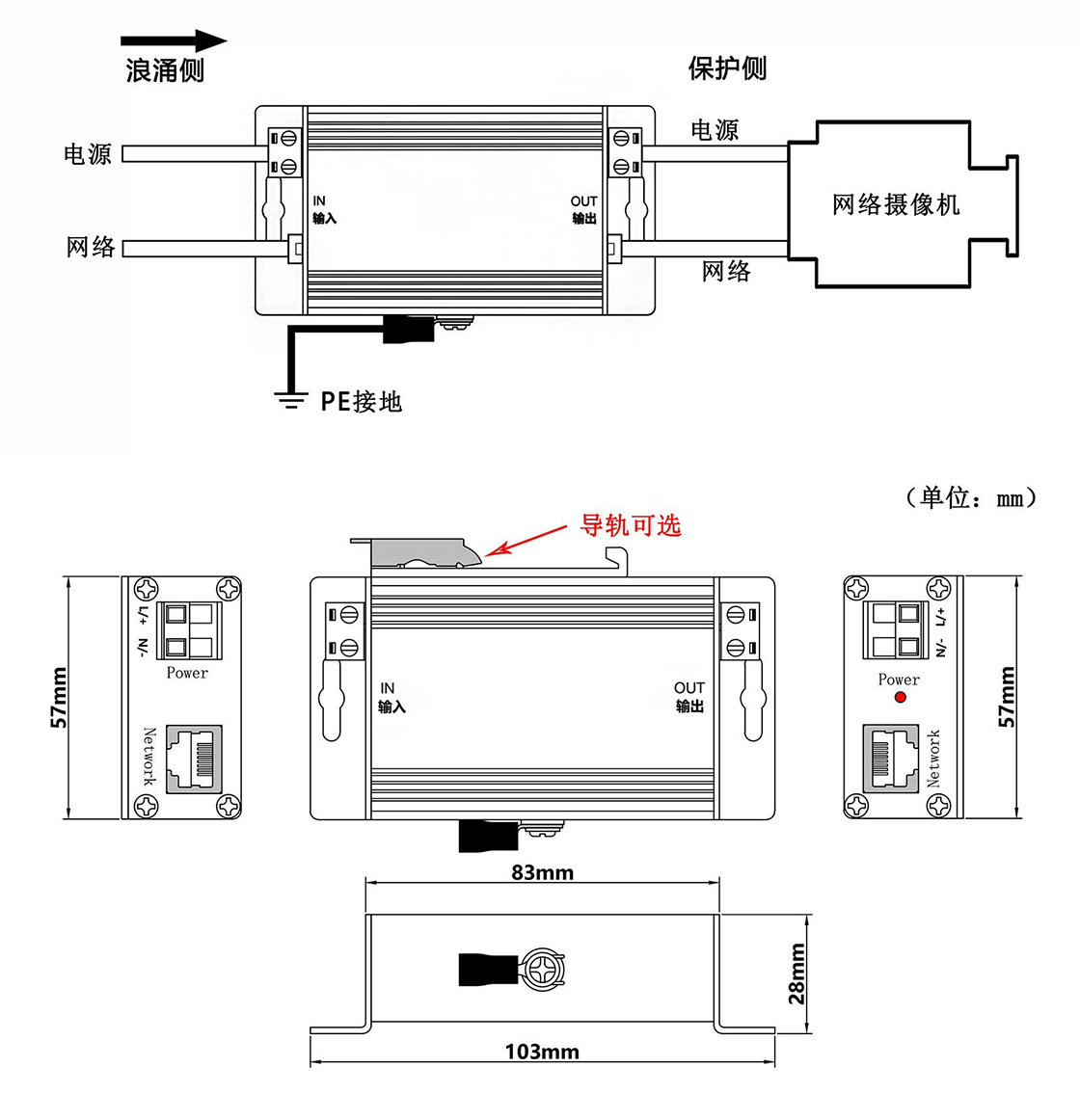

接线图
