产品描述
产品说明
该系列电涌保护器适用于交流50/60Hz，380V及以下的TT、IT、TN-S、TN-C-S等供电系统，可作为LPZ1、LPZ2与LPZ3区界面处的等电位连接，其设计依据符合IEC61643-1、GB18802.1，外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置，当电涌保护器因过流过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示模块由白色（正常）变成红色（故障）。
产品特点
1、无需更换底座即可更换保护器单元；
2、最高可承受40kA（8/20μs）雷电流冲击；
3、动作响应时间小于25纳秒；
4、可视窗口颜色表示保护的工作状态绿色（正常）、红色（故障）。
主要技术参数
|
型号 |
CHLT-60 |
|
额定工作电压Un（V） |
220/380 |
|
最大持续工作电压Uc（V） |
420 |
|
标称放电电流In（kA） |
20 |
|
最大放电电流Imax（kA） |
40 |
|
电压保护水平Up（kV） |
≤1.9 |
|
响应时间（ns） |
<25 |
|
接入导线最小截面积L/N（mm2） |
4 |
|
接入接地线最小截面积PE（mm2） |
6 |
|
熔断器或断路器选型（A） |
32 |
|
安装 |
35mm标准导轨道 |
|
外壳材料 |
UL94-V0级阻燃塑料 |

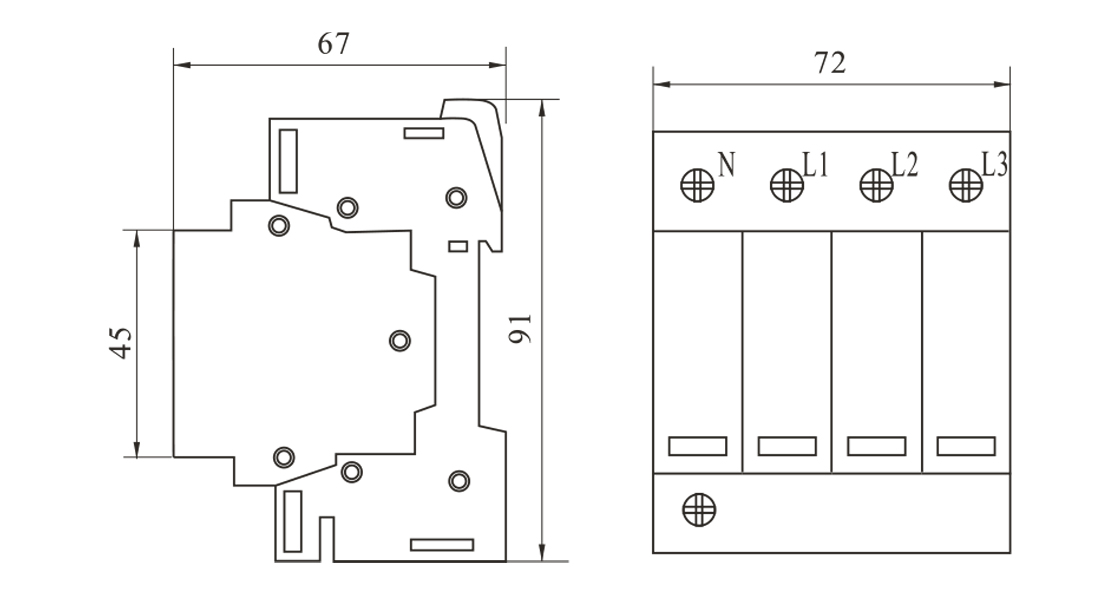

外形尺寸图
