产品描述
产品概述
LT1系列电涌保护器（一下简称SPD）适用于交流50/60Hz，额定电压380V的IT、TT、TN-C、TN-S、TN-C-S，等供电系统，对间接类电和直接雷电影响或其他瞬间过电压的电涌进行保护。依据GB/T18802.1-2011标准。
产品安装
SPD为一端口，防触电保护，户内式固定安装，电压限制型。
SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号。SPD正常工作时可视窗口显绿色，失效脱离后显示红色。
IP=N，2P=N，3P=N的由1P、2P、3P的SPD=NPE零地保护模块组成，应用于TN-S、TN-C-S等供电系统。
主要结构
SPD为—端口，防触电保护，户内式固定安装，电压限制型。
SPD内置脱离器。当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号，正常工作时可视窗口显示绿色失效脱离后显红色。
主要技术参数
|
型号规格 |
LT1-65 |
LT1-40 |
LT1-20 |
||||||
|
额定工作电压Uopv（V） |
220（1N50Hz）380（3N50Hz） |
||||||||
|
最大持续工作电压Uc（VAC） |
420 |
385 |
275 |
420 |
385 |
275 |
420 |
385 |
275 |
|
电压保护水平Up（kV）5 |
2.2 |
2.0 |
1.8 |
2.0 |
1.8 |
1.5 |
1.6 |
1.5 |
1.2 |
|
最大放电电流（8/20μs）lmax（kA） |
65 |
40 |
20 |
||||||
|
标称放电电流（8/20μs）ln（kA） |
30 |
20 |
10 |
||||||
|
响应时间ns |
<25ns |
||||||||
|
防护等级 |
Ip20 |
||||||||
|
前端推荐串联熔断器 |
63A |
32A |
16A |
||||||
|
接入导线截面积（mm2） |
≥6 |
||||||||
|
接地线截面积（mm2） |
≥10 |
||||||||
|
失效指示 |
老化失效，绿色正常，红色失效 |
||||||||
|
遥信功能 |
可选配Optional |
||||||||
|
备注 |
其它最大持续工作电压Uc可定做（500V，690V） |
||||||||

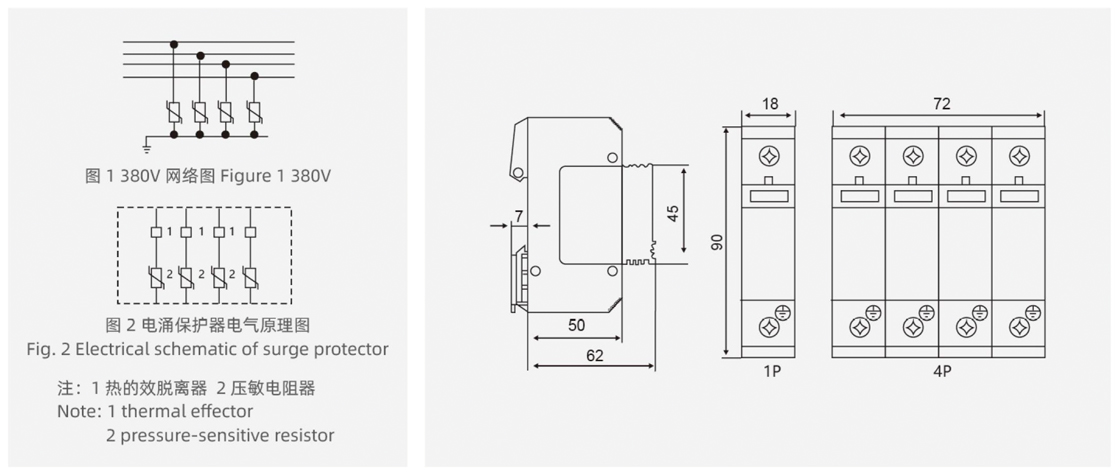

原理图/外形尺寸图
